- Pravila za crtanje MD
Osnovni elementi MD su: aktivnost npr. A, zatim početni i završni događaj, kao i prethodne i naredne aktivnosti u odnosu prema tekućoj aktivnosti A. Slika 1 predstavlja osnovnu strukturu mrežnog dijagrama koji je orijentisan strelicama.

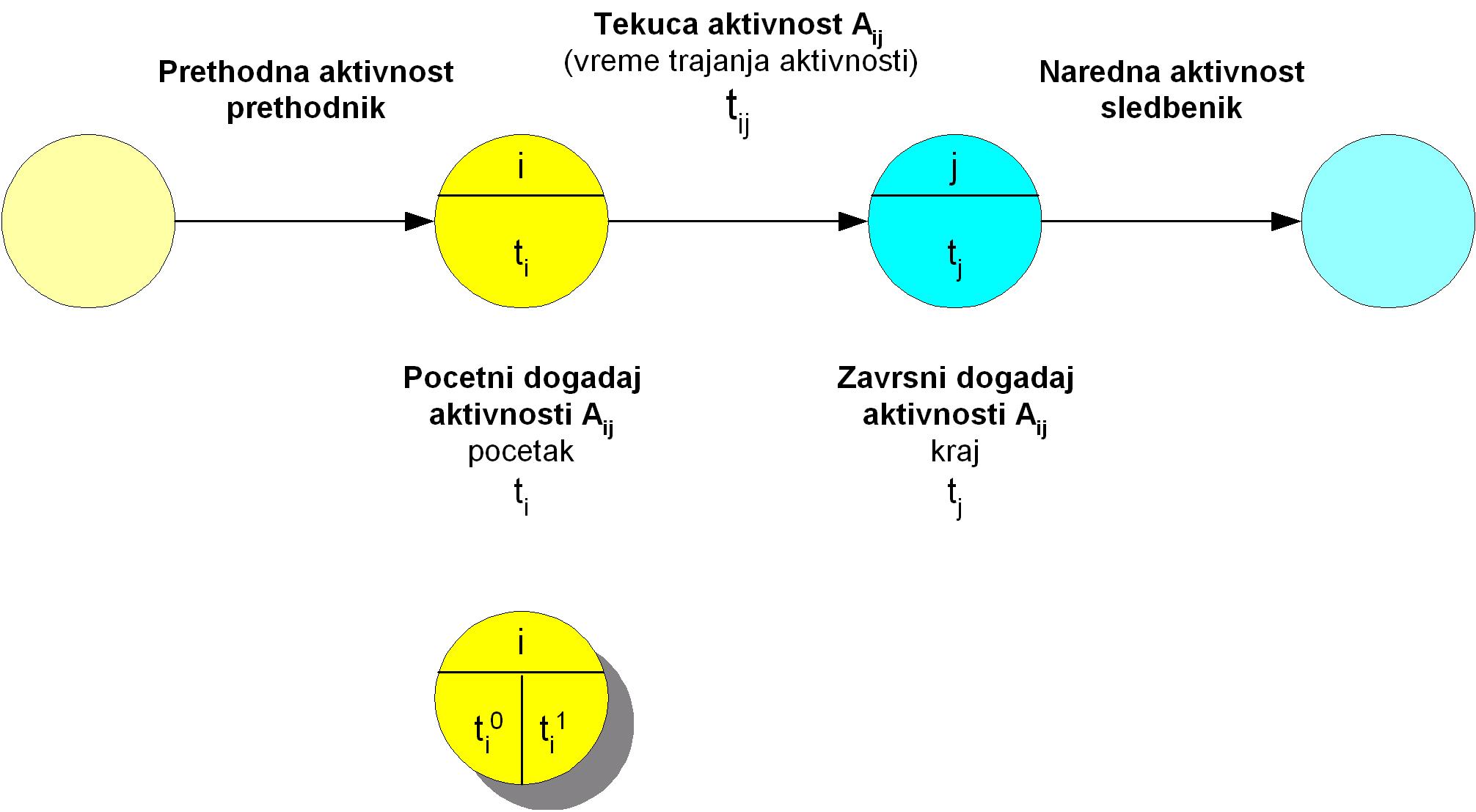

Slika-1 Osnovna struktura MD orijentisanog strelicama (Izvor: OM320-NM-2019/20)
Početni događaj predstavlja formulaciju uslova za početak radova, a završni predstavlja trenutak ostvarenja konačnog cilja. Aktivnost kojom je obeležen početni i završni događaj označava se sa (i- j), odnosno, vreme realizacije aktivnosti sa tij. Kod ovog označavanja uvek mora da važi pravilo da je: i < j.
Fiktivna aktivnost se predstavlja isprekidanom linijom (orijentisanom strelicom).
Tokovi aktivnosti u mreži nemogu biti zatvorenih kontura, tj. ne mogu imati puteve koji spajaju bilo koji događaj sa njim samim, formirajući zatvorenu petlju.
Skup komponenata u mreži kod kojih se završni događaj svake aktivnosti poklapa sa početnim događajem neke naredne aktivnosti naziva se put ili tok (to je niz aktivnosti koje se sukcesivno nadovezuju jedna na drugu).
Svaki MD ima samo jedan početni i jedan završni događaj.
Niz međusobno povezanih aktivnosti između početnog i završnog događaja MD sa najdužim vremenom trajanja je kritični put. Pre nego što se sastavi odgovarajući MD, strukturira se spisak aktivnosti i analizira njihova međusobna zavisnost i uslovljenost u redosledu izvođenja.
Spisak aktivnosti se obično daje u vidu tabele, koja se naziva strukturalna tabela. Tabela 1 prikazuje primer predstavljanja međusobnih odnosa aktivnosti kvadratnom šemom, a tabela 2 prikazuje primer predstavljanja međusobnih odnosa aktivnosti tabelom sa dve kolone.
Na bazi strukturalne tabele sastavlja se odgovarajući MD, zatim se vrši dorada i modifikacija MD. Tek nakon definitivnog usvajanja MD, numerišu se događaji i određuju polazni podaci za sve aktivnosti.

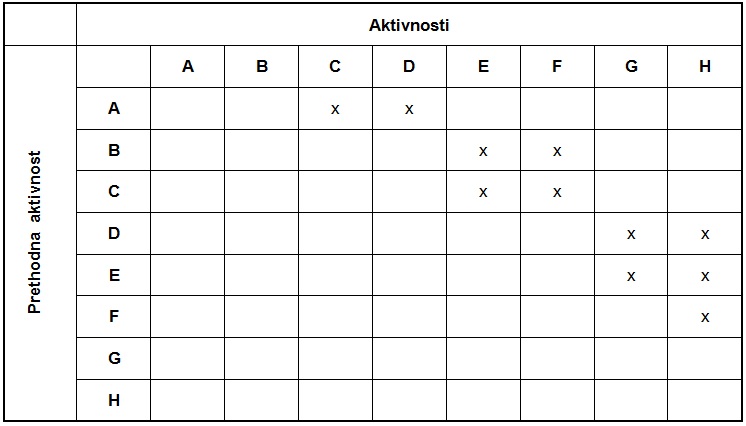

Slika-2 Tabela-1: Odnos aktivnosti predstavljen kvadratnom šemom (Izvor: OM320-NM-2019/20)
